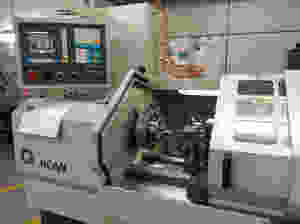

Processo de usinagem industrial em um torno CNC


Vamos mostrar aqui uma peça de aço inox, denominada ponteira, que foi usinada em um torno CNC, a partir de um desenho.

O torno CNC é uma ferramenta utilizada em centros de usinagem que demandam maior controle e precisão no desenho das peças fabricadas. O CNC (Controle Numérico Computadorizado) é um sistema que possibilita o controle de alguns maquinários industriais, como tornos ou fresadoras, por exemplo.

O controle acontece por meio de códigos, que permitem que o movimento das máquinas seja feito de maneira simultânea e coordenada.

Então o torno CNC tem seu comando operacional ativado e controlado por um sistema computadorizado que serve para a criação de peças cilíndricas ou com desenho projetado para revolução.

.

O que compõe um programa para torno CNC:

1. Cabeçalho: é a primeira etapa de programação, onde se define a sequência de códigos básicos correspondentes aos comandos necessários para ativas as funcionalidades da máquina;

2. Perfil inicial e perfil final: o primeiro corresponde à matéria-prima utilizada na usinagem, ou seja, o material; o segundo refere-se à peça finalizada, concluída;

3. Dados de corte: são as definições de parâmetros de cortes: avanços e profundidade de cortes, velocidade de Corte (VC) e a rotação da placa (RPM);

4. Perfis e classes: definições das ferramentas que serão utilizadas na usinagem, o que é definido de acordo com o material a ser usinado;

5. Ciclos fixos: Este sistema facilita a programação do torno CNC, uma vez que o programador apenas informa o perfil final da peça, enquanto o ciclo fixo se encarrega de desbastar a peça até atingir o perfil final da peça usinada.

Vamos mostrar aqui uma peça de aço inox, denominada ponteira, usinada em um torno CNC, a partir de um desenho. Os materiais podem ser produzidos por amostra ou desenho. Este material foi produzido pela tornearia gaúcha Frare & Cia, que gentilmente abriu as portas de sua empresa, para que pudéssemos acompanhar esta produção industrial em um torno CNC e mostrar aqui em nosso blog, para que você possa conhecer o processo de usinagem automática.

Desenho da peça para programação no CNC - Divulgação Frare & Cia

Programação do sistema para produção das peças no torno CNC - Divulgação Frare & Cia

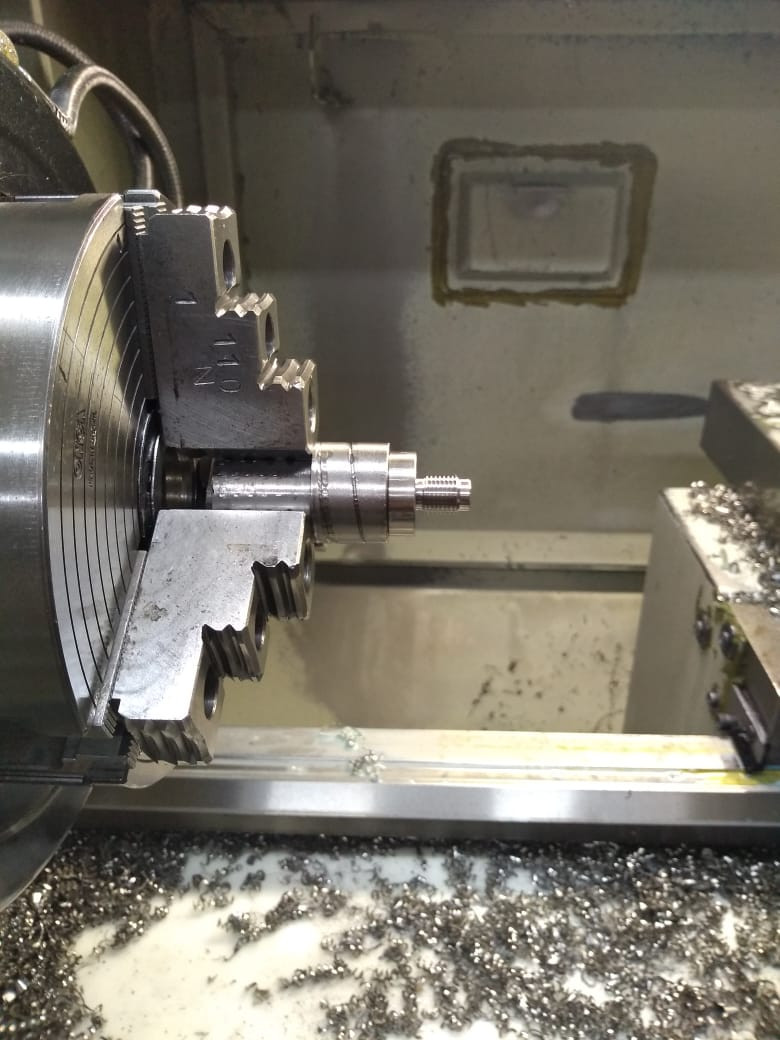

Ponteiras de aço inox 316 produzidas no torno CNC - Produção Tornearia Frare & Cia
